11. Sınıf Fizik Düzgün Elektrik Alan ve Sığa

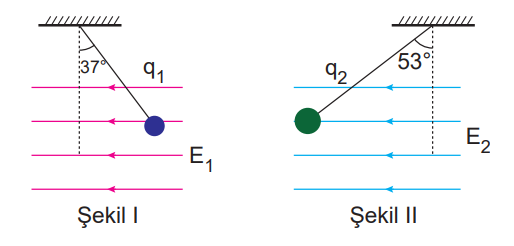

Eşit kütleli q1 ve q2 cisimleri, şiddetindeki düzgün ve yatay elektriksel alan içerisinde Şekil I ve Şekil II gibi dengededir.

Buna göre,
I. q₁ < q₂
II. E₁ < E₂
III. F₁ < F₂
IV. q₁ (–) yüklü ve q₂ (+) yüklüdür.
yargılarından hangileri kesinlikle doğrudur?

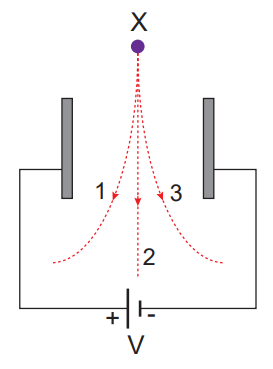

Sürtünmelerin önemsiz olduğu düşey düzlemde birbirine paralel metal levhalar arasına yük cinsi bilinmeyen X cismi bırakılıyor.

Buna göre;
I. X cismi proton ise 1 yolunu izler.
II. X cismi nötron ise 2 yolunu izler.
III. X cismi elektron ise 3 yolunu izler.
yargılarından hangileri doğrudur?

Levha kondansatörün sığası;

I. levhalar arası uzaklık,
II. levhaların yüzey alanı,
III. levhalar arasındaki ortamın dielektrik katsayısı

niceliklerinden hangilerine bağlıdır?

Sabit gerilim kaynağına bağlanmış paralel iletken levhaların durumu şekildeki gibidir.

Levhalar arasında işaretlenen bölgede elektrik alan çizgilerinin durumu nasıldır?

Sabit gerilimli üreteçlere bağlamış paralel iletken levhalar arasında pozitif yüklü P cismi şekildeki gibi tutulmaktadır.

P cismi serbest bırakıldığında kinetik enerjisinin yola bağlı değişim grafiği aşağıdakilerden hangisi gibi olur?

Sabit gerilimli 3V ve 2V'luk üreteçlere bağlanmış paralel iletken levhalar arasında oluşan elektrik alan şiddetleri sırasıyla E₁ ve E₂'dir.

Buna göre paralel levhalar arasında oluşan elektrik alan şiddetleri oranı kaçtır?

Sabit gerilimli üretece bağlanmış paralel iletken levhalar şekildeki gibidir.

Buna göre K, L ve M noktalarındaki elektrik alan şiddetleri E_K, E_L ve E_M arasındaki ilişki nedir?

Şekildeki paralel levhalar arasında sabitlenmiş eşit yüklü q₁ ve q₂ cisimlerine etki eden elektriksel kuvvetler sıra ile F1 ve F2 dir.

Buna göre kuvvetlerin büyüklükleri oranı kaçtır?

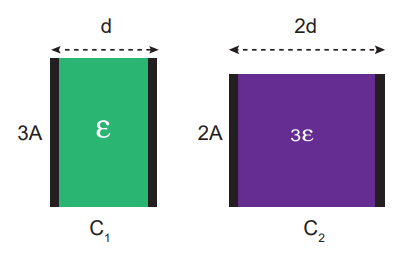

3A ve 2A yüzey alanına sahip paralel levhalar arasındaki uzaklıklar sırasıyla d ve 2d, aralarını dolduran maddelerin
dielektrik kat sayısı ε ve 3ε'dir.

Buna göre sığaçların sığaları oranı kaçtır?

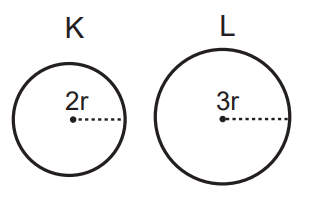

Yarıçapları sırayla 2r ve 3r olan şekildeki içi boş K ve L kürelerinin sığaları sırayla C_K ve C_L dir.

Buna göre sığaçların sığaları oranı kaçtır?

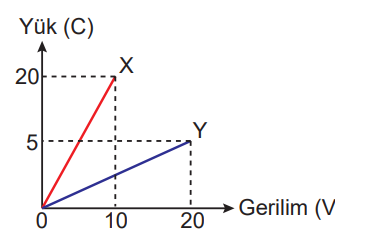

X ve Y sığaçlarına ait yük - gerilim grafiği şekildeki gibidir.

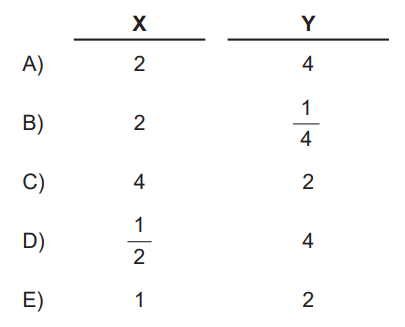

Buna göre X ve Y sığaçlarının sığaları kaç Farad’dır?
