11. Sınıf Fizik Elektriksel Kuvvet ve Elektrik Alan

Aralarında 3d uzaklık bulunan 2q ve -q noktasal yükleri şekildeki gibi yerleştirilmiştir.

2q yükünün K noktasında oluşturduğu elektrik alan şiddeti E olduğuna göre K noktasındaki bileşke elektrik alan şiddeti kaç E dir?

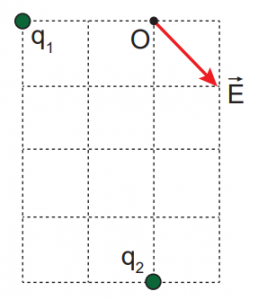

Eşit kare bölmeli yatay düzlemde bulunan q1 ve q2 yüklerinin O noktasında oluşturduğu elektrik alan
vektörü şekildeki gibidir.

Buna göre yüklerin oranı kaçtır?

Özdeş X ve Y küreleri sürtünmesiz, yalıtkan yatay düzlemde Şekil-I’deki gibi dengedeyken iplerde T₁ ve T₂ gerilme kuvvetleri oluşuyor.

X ve Y küreleri birbirine dokundurulup Şekil-II’deki gibi dengelendiğinde ip gerilmesi T₃ olduğuna göre T₁, T₂ ve T₃ arasındaki ilişki nedir?

Eşit kare bölmeli düzlemdeki K ve L noktalarında özdeş q₁ yükleri ve M noktasında q₂ yükü şekildeki gibi sabitlenmiştir.

Yüklerin O noktasında oluşturdukları elektrik alan olduğuna göre yüklerin büyüklükleri oranı kaçtır?

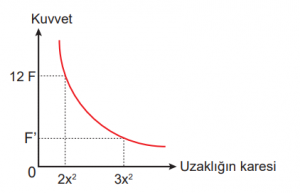

İki noktasal yükün birbirine uyguladığı kuvvetin aralarındaki uzaklığın karesi ile değişimi grafikteki gibidir.

Buna göre grafikte F' olarak verilen kuvvetin büyüklüğü kaç F’dir?

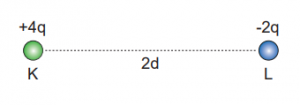

Yük miktarları +4q ve -2q olan aynı büyüklükteki iletken, K ve L cisimlerinin aralarındaki uzaklık 2d iken birbirlerine uyguladığı kuvvetin büyüklüğü F’dir.

Cisimler birbirine dokundurulup, d kadar uzaklığa yerleştirildiğinde birbirlerine uygulayacakları kuvvetin büyüklüğü kaç F olur?

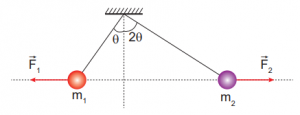

Yüklü iki cisim yalıtkan ip ile aynı noktaya asıldığında şekildeki gibi durmaktadır.

Buna göre;

eşitliklerinden hangileri doğru olabilir?

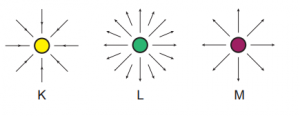

K, L ve M yüklü kürelerinin çevresindeki elektrik alan çizgileri şekildeki gibidir.

Buna göre;

I. K ile M’nin yükleri aynıdır.
II. L’nin yük miktarı K’nin yük miktarından fazladır.
III. L ile M’inin yük cinsleri aynıdır.

yargılarından hangileri doğrudur?

Aralarında 2d uzaklık olan +q ve +4q yükleri şekildeki gibi yerleştiriliyor.

Buna göre elektrik alan şiddeti +q yükünden kaç d uzaklıkta sıfır olur?

Sürtünmesiz ortamda K, L ve M yüklü küreleri şekildeki gibidir.

Küreler serbest bırakıldığında L küresi hareketsiz kaldığına göre K’ye etki eden net kuvvet kaç k’dir?

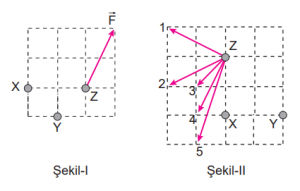

Eşit kare bölmeli düzleme Şekil-I’deki gibi sabitlenen yüklerden Z’ye etkiyen bileşke kuvvet ’tir.

Buna göre aynı yükler Şekil-II’deki gibi yerleştirildiğinde Z’ye etkiyen bileşke kuvvet hangi yönde olur?

Düzgün altıgenin köşelerine şekildeki gibi X, Y ve Z cisimleri sabitleniyor ve merkezdeki T yüklü cismi serbest bırakılıyor.

T cismi ok yönünde hareket ettiğine göre;

I. q_X > q_Z’dir.
II. X ve Y aynı işaretlidir.
III. Y ve Z zıt işaretlidir.

yargılarından hangileri kesinlikle doğrudur?
