11. Sınıf Fizik Manyetizma ve Elektromanyetik İndüklenme

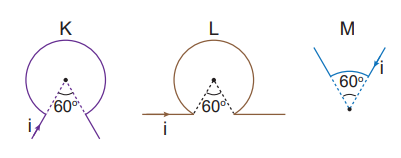

Üzerinden i akımı geçen üç tel r yarıçaplı çember parçaları oluşturacak şekildeki gibi kıvrılmıştır.

K, L ve M tellerinin merkezlerinde oluşan manyetik alanların büyüklükleri B_K, B_L ve B_M arasındaki ilişki nedir?

Sonsuz uzunluktaki doğrusal telden i akımı geçerken d kadar uzaktaki bir noktada manyetik alan büyüklüğü B’dir.
Telin bir kısmı ile d yarıçaplı halka oluşturuluyor.

Halkadan i şiddetinde akım geçerken merkezindeki manyetik alan büyüklüğü kaç B olur?

Sonsuz uzunluktaki düz telden i akımı geçerken, şekilde verilen K, L ve M noktalarında manyetik alanları oluşuyor.

Buna göre manyetik alanların büyüklükleri arasındaki ilişki nedir?

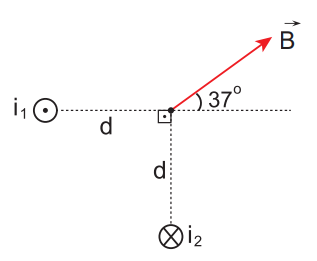

Sayfa düzlemine yerleştirilen dik tellerden geçen akımlar i₁ ve i₂ şekildeki gibidir.

Bu akımların K noktasında meydana getirdiği bileşke manyetik alan olduğuna göre akımları oranı kaçtır?

Şekildeki bobinin içinde oluşan manyetik alan dir.

Buna göre nin büyüklüğü aşağıdaki değişikliklerin hangisinden etkilenmez?

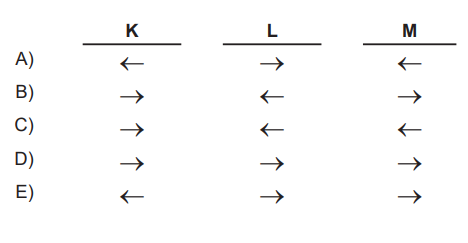

Şekildeki bobinin K, L ve M noktalarında oluşturduğu manyetik alanın yönü aşağıdakilerden
hangisinde doğru verilmiştir?

Özdeş iki metal parçasına iletken teller sırasıyla 3N ve 4N sarım sayısıyla sarılarak X ve Y akım makaraları oluşturuluyor.

X'in O noktasında oluşturduğu manyetik alan büyüklüğü B ise O'da oluşan bileşke manyetik alan büyüklüğü kaç B olur?

Üzerinden i akımı geçen şekildeki telin K noktasında oluşturduğu manyetik alan dir.

Buna göre, L noktasında oluşan manyetik alan nedir?

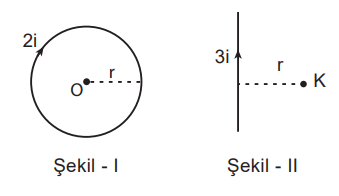

Şekil-I’de O noktasındaki manyetik alan şiddeti B₁, Şekil-II’de K noktasındaki B₂ dir.

Buna göre, oranı kaçtır? (π=3)

Üzerinden i akımı geçen şekildeki X telinin K noktasında oluşturduğu manyetik olan dir.

Buna göre, K noktasında oluşan toplam manyetik alan nedir?

Şekilde aynı düzlemdeki  X ve Y tellerinin K noktasında oluşturdukları bileşke manyetik alan sıfırdır.

Buna göre, Y telinden hangi yönde kaç i akımı geçmektedir? (Noktalar arası uzaklıklar eşittir.)

Merkezleri çakışık 2r ve 3r yarıçaplı çembersel iletken tellerden sırasıyla 2i ve 3i akım geçiyor.

Buna göre O noktasında oluşan bileşke manyetik alanın büyüklüğü kaç dir? (π=3)
