11. Sınıf Fizik Tork

O noktası etrafında serbestçe dönebilen yatay düzlemdeki çubuğa aynı düzlemdeki F kuvveti şekildeki gibi uygulanıyor.

Buna göre çubuğa O noktasına göre etki eden torkun yönü ve büyüklüğü aşağıdakilerden hangisinde doğru
verilmiştir?( : Sayfa düzleminden dışarı doğru, : Sayfa düzleminde içeri doğru)

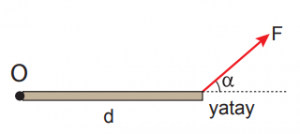

Yatay düzlemde O noktası etrafında F kuvvetinin etkisiyle serbestçe dönebilen d uzunluğundaki çubuğa O noktasına göre etki eden torkun büyüklüğü;

I. F kuvveti
II. d uzunluğu
III. a açısı

niceliklerinden hangileri tek başına artırıldığında kesinlikle artar?

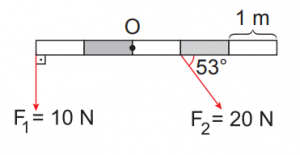

Yatay düzlemde O noktası etrafında dönebilen eşit 1 m bölmeli çubuğa aynı düzlemdeki kuvvetleri şekildeki gibi etki ediyor.

Buna göre, çubuğa O noktasına göre etki eden nettork hangi yönde kaç N.m’dir?

(: Sayfa düzleminden dışarı doğru; : Sayfa düzleminde içeri doğru; sin53°=0,8 cos53°=0,6)

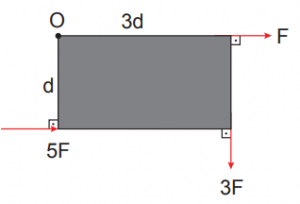

Yatay düzlemde O noktası etrafında serbestçe dönebilen dikdörtgen levhaya F, 3F ve 5F kuvvetleri şekildeki gibi uygulanıyor.

Buna göre levhaya O noktasına göre etki eden torkun büyüklüğü kaç F.d’dir?

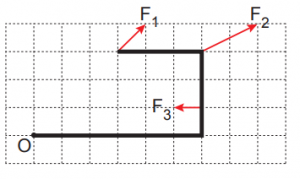

Eşit kare bölmeli yatay düzlemde O noktası etrafında dönebilen ağırlıksız çubuğa aynı düzlemdeki kuvvetleri şekildeki gibi uygulanıyor.

Buna göre hangi kuvvetler çubuğu tek başına döndüremez?

O noktası etrafında serbestçe dönebilen levhaya F, 2F ve 3F kuvvetleri şekildeki gibi uygulanıyor.

Buna göre O noktasına göre etki eden tork hangi yönde kaç F.r dir?

(: Sayfa düzleminden dışarı doğru; : Sayfa düzleminde içeri doğru)

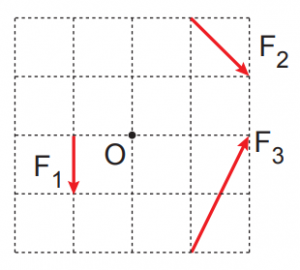

Şekildeki kuvvetlerinin O noktasına göre torkları sırasıyla tür.

Buna göre torkların büyüklükleri arasındaki ilişki aşağıdakilerden hangisidir?

(Bölmeler eşit aralıklıdır.)

Eşit kare bölmeli düzlemde bulunan kuvvetinin O noktasına göre torku dur.

Buna göre, O noktasına göre bileşke tork kaç olur?

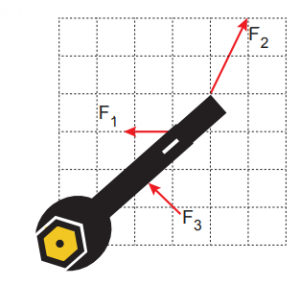

Sayfa düzlemindeki anahtara şekildeki yönlerde uygulanan aynı düzlemdeki kuvvetleri vidayı ancak sökebiliyor.

Buna göre kuvvetlerinin büyüklükleri arasındaki ilişki aşağıdakilerden hangisidir?
(Bölmeler eşit aralıklıdır.)

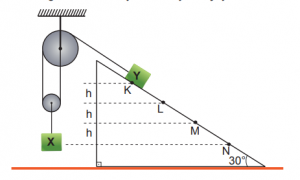

Sürtünmelerin önemsiz olduğu şekildeki sistem serbest bırakıldığında X cismi yükselmeye başlıyor.

Buna göre, Y cismi nereye geldiğinde X cismi ile aynı yatay hizada olur? (sin30° = 0,5)

Makara ağırlıklarının T kadar olduğu şekildeki sürtünmesiz sistem dengededir.

Buna göre, X, Y, Z cisimlerin ağırlıkları G_X, G_Y, G_Z arasında nasıl bir ilişki vardır?

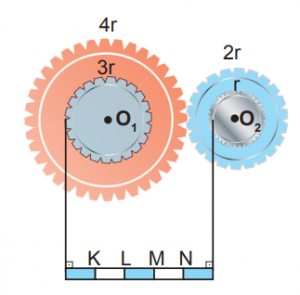

Şekildeki 4r ve 2r yarıçaplı dişlilere 3r ve r yarıçaplı kasnaklar merkezleri çakışacak şekilde perçinlenmiştir.

Eşit bölmeli çubuk dengede olduğuna göre çubuğun ağırlık merkezi neresidir?
