Bir öğrenci maddelerin elektrik iletkenliğini test etmek için bir elektrik devresi kuruyor. Üst ve alt bloklardaki numaralandırılmış maddelerden birer tane seçerek iletken bir kablo ile birbirine bağlıyor. Ampulün ışık verme durumuna bakarak maddelerin iletkenliklerini bulmayı amaçlıyor.

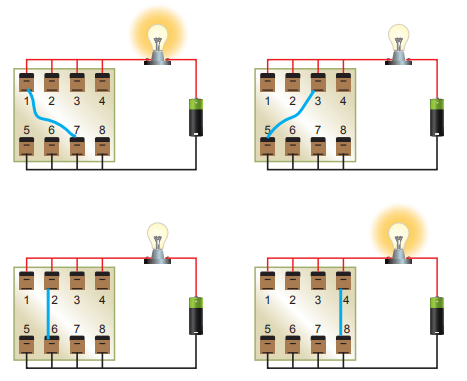

Aşağıda kurduğu devrelerde yaptığı bağlantılar ve ampulün yanma durumları gösterilmiştir.

Öğrencinin tüm maddeleri iletken ve yalıtkan olarak sınıflandırabilmesi için bir sonraki denemede yapacağı bağlantı ve elde ettiği sonuç aşağıdakilerden hangisi olmalıdır?

Bir öğrenci maddelerin elektrik iletkenliklerini test etmek için aşağıdaki deney düzeneğini kurmuştur.

I. Aşama: Devrenin test uçlarını saf su ile doldurduğu behere batırdığında ampulün ışık vermediğini görmüştür.
II. Aşama: Saf suyun içine bir miktar tuz atarak karıştırdığında ampulün ışık verdiğini görmüştür.
Öğrenci yaptığı bu deneyle ilgili aşağıdaki sonuçlardan hangisine ulaşabilir?

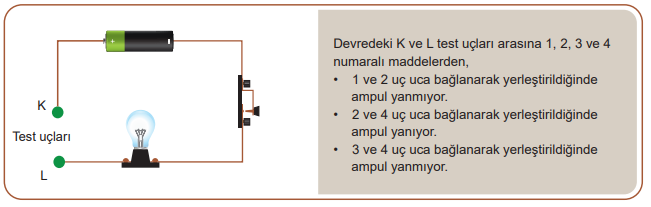

Maddelerin iletkenlik ve yalıtkanlıklarını tespit etmek için aşağıdaki deney yapılıyor.

Devrede test uçlarına bağlanan madde iletken ise ampulün ışık verdiği, yalıtkan ise ışık vermediği gözleniyor.
Buna göre kullanılan maddeler aşağıdakilerden hangisi gibi olabilir?

Paratoner yıldırım düşmesi sonucu oluşabilecek tehlikelerden insanları koruyan bir sistemdir. Binanın en üst katına yerleştirilir. Uç kısmında elektrik akımını kendine çeken sivri bir kısım bulunur. Elektrik akımı bu uçtan direnci düşük maddeler ile toprağa aktarılır.
Verilen bilgilere göre bir binaya kurulacak uygun paratoner tesisatı aşağıdakilerden hangisidir?

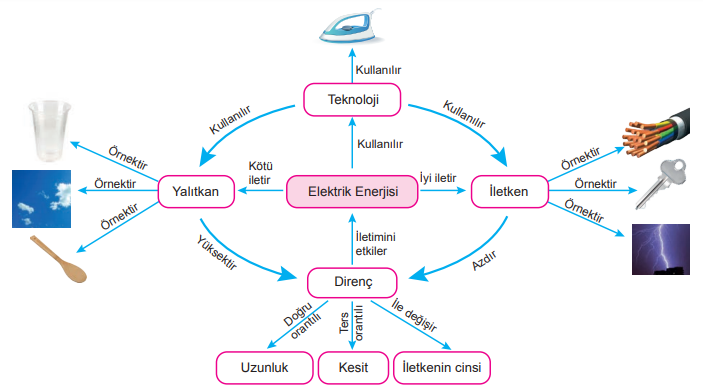

Aşağıda elektrik konusu ile ilgili hazırlanmış bir diyagram verilmiştir.

Bu diyagramdan yola çıkarak aşağıdakilerden hangisine ulaşılamaz?

Elektrik hattına doğrudan veya iletken bir madde aracılığıyla temas sonucunda vücuttan akım geçmesine elektrik çarpması denir. Elektrik çarpması durumunda elektrik bağlantısını kesmek için yalıtkan malzemeler kullanılır. Bu şekilde müdahalede bulunan kişi elektrikle yüklenmez. Elektrik çarpmasına maruz kalan kişinin elektrik hattıyla bağlantısı kesildikten sonra kişiye dokunulabilir.
Bu bilgilere göre elektrik çarpmasıyla ilgili aşağıdakilerden hangisi söylenemez?

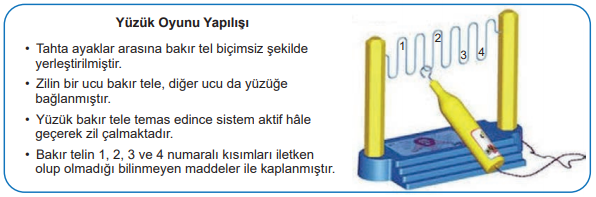

Bir öğrenci iletkenlik yalıtkanlık konusu ile ilgili aşağıdaki oyunu hazırlamıştır. Bu oyunun amacı bakır telin bir ucundan diğer ucuna yüzüğü zil çalmadan geçirmektir.

Oyun oynanırken sadece 2 ve 3 numaralı bölgelerde zil sesi duyulduğuna göre aşağıdakilerden hangisi doğrudur?

Elektrikli aletlerin yapısında iletken ve yalıtkan maddeler bulunmaktadır. İletken maddeler bu aletlerin çalışması için gerekli olan elektriği taşırken yalıtkan maddeler ise aletlerin güvenli olarak kullanılmasını sağlar.
Elektrikli araçlarda kullanılan maddelerin iletkenlik ve yalıtkan durumu hangi seçenekte doğru verilmiştir?

Özdeş bir devrede farklı cins ampuller kullanılarak yapılan bir deneyde ampul parlaklıkları çoktan aza doğru sırasıyla L, K ve M şeklinde gözleniyor.
Buna göre K, L ve M ampullerinin dirençleri hangi grafikte doğru gösterilmiştir?

Bir iletkenin direnci telin boyu ile doğru, kesiti ile ters orantılı olarak değişir.

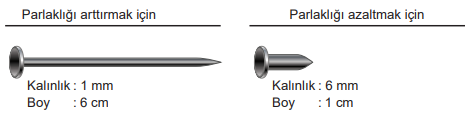

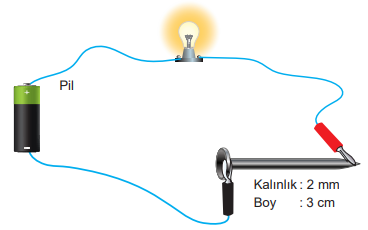

Bu durumu gözlemlemek isteyen bir öğrenci aşağıda verilen elektrik devresindeki iletken tellerin iki ucu arasına çivi yerleştirerek ampulün yanmasını sağlıyor.

Deneyin bir sonraki aşamasında bu ampul parlaklığını değiştirmek istiyor.
Buna göre öğrenci amacına ulaşmak için aşağıdakilerden hangisini kullanmalıdır?

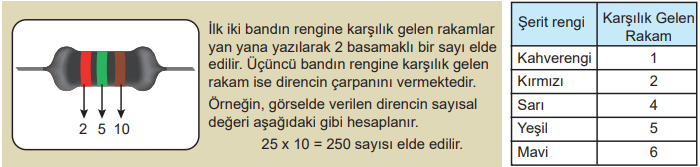

Direnç üzerinde bulunan renkli bantlardan ilk üçü direncin değerini göstermektedir. Direnç değerini gösteren üç bant için, aşağıdaki tabloda gösterilen renk seçenekleri ve bu renklerin sayısal karşılıkları bulunmaktadır.

Aşağıdaki dirençler sırasıyla birbiriyle özdeş olan I, II ve III. devrelere bağlanmıştır.

Buna göre kurulan devrelerdeki ampüllerin parlaklıkları arasındaki ilişki nasıl olur?

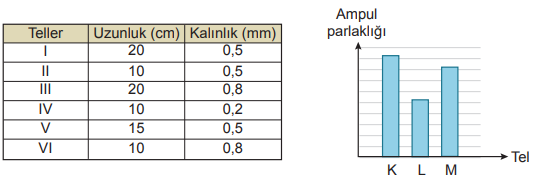

Telin kalınlık ve kesit alanının devredeki ampul parlaklığına etkisini araştırmak için üç farklı tel kullanılarak tasarlanan deneyler sonucunda elde edilen grafik ve kullanılan tellerle ilgili bilgiler aşağıda verilmiştir.

Verilenlere göre aşağıdaki çıkarımlardan hangisi yanlıştır?

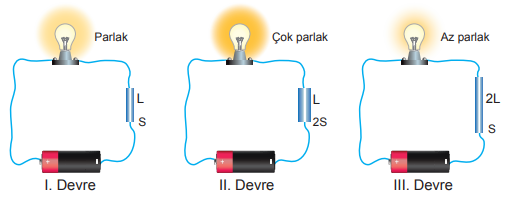

Özdeş ampul ve pillerle kurulmuş devrelerde farklı kalınlıkta ve uzunlukta iletkenler kullanılmış ve ampul parlaklıklarının farklı olduğu gözlemlenmiştir.

Bu gözlemlere göre aşağıdaki ifadelerden hangisi yanlıştır?

Maddelerin elektrik enerjisine karşı gösterdikleri zorluğa direnç denir.

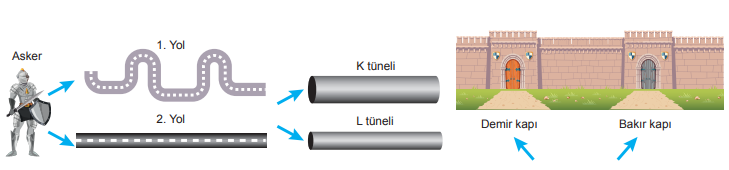

Bir öğretmen direnç konusunu kaleye giriş ile ilişkilendirmek için aşağıdaki şekli tahtaya çiziyor.

Buna göre askerler hangi yolu tercih ederlerse kaleye daha kolay ulaşırlar?

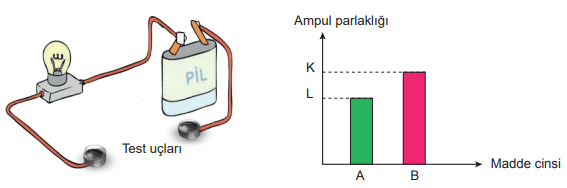

Basit elektrik devresindeki test uçlarına aynı uzunluk ve kalınlıktaki A ve B iletkenleri ayrı ayrı bağlanarak ampul parlaklığı gözleniyor. Gözlem sonrası aşağıdaki grafik çiziliyor.

Kullanılan iletkenlerin cinsi değiştirilmeden, uzunluk ve kesit alanlarında değişimler yapılarak deney tekrarlanıyor.
Yapılan değişimler sonrası çizilen grafiklerden hangisi kesinlikle hatalıdır?

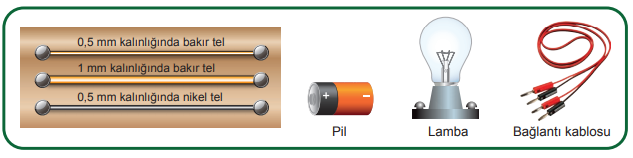

Öğretmen öğrencilerinden aşağıdaki deney malzemeleri ile bir deney tasarlıyarak “İletkenin cinsi direnci nasıl etkiler?” sorusuna yanıt aramalarını istiyor.

Buna göre aşağıdaki deneylerden hangisi doğrudur?

Bu bilgilerden yola çıkarak suyu en kısa sürede ısıtacak bir ısıtıcı tasarlanmak istenmektedir.
Aşağıdakilerden hangisi bu tasarım için en uygun dirençtir?

Akkor ampul: Bu ampullerde iletken tel, üzerinden elektrik enerjisi geçtiğinde akkor haline gelerek ışık verir. Bunun için ampulde direnci yüksek olan bir metal kullanılır.

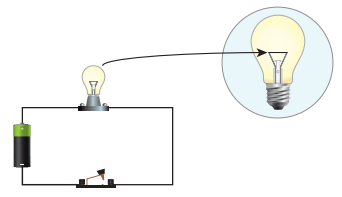

Bu durumla ilgili bir deney yapmak isteyen öğrenci aşağıdaki devreyi kurmuş ve ampulde ışık oluşmadığını görmüştür.

Devrede kullanılan ampuldeki telde,
I. Boyunu arttırma
II. Kesit alanını küçültme
III. Daha iletken bir tel kullanma
işlemlerinden hangileri tek başına yapılırsa ampulün yanması beklenir?

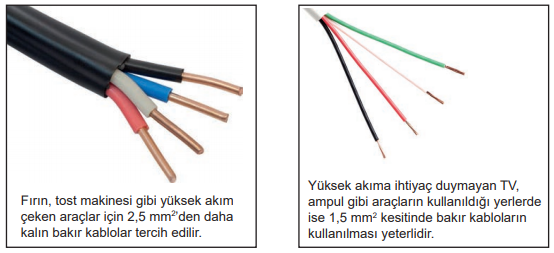

Üzerinden akım geçen teller ısınır. Akım miktarı arttıkça ısınma miktarı da artar.

Yukarıda verilen bilgilere göre,
I. İnce kablolar kullanılarak direnç azaltılmak istenmiştir.
II. Kablolarda bulunan yalıtım malzemelerinin yüksek sıcaklığa dayanıklı olması gerekir.
III. Fırın için kalın yerine ince kablolar kullanılırsa yangına sebep olabilir.
çıkarımlarından hangileri doğrudur?

Aşağıdaki resimlerde elektrikli aletleri kullanmanın sakıncalı olduğu durumlardan bazıları gösterilmiştir.

Buna göre verilen durumlarda elektrikli alet kullanmanın tehlikeli olması aşağıdaki görüşlerden hangisini destekler niteliktedir?
