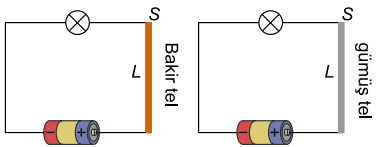

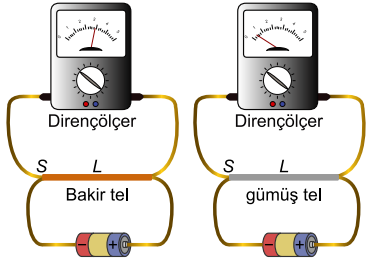

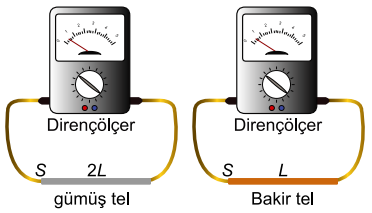

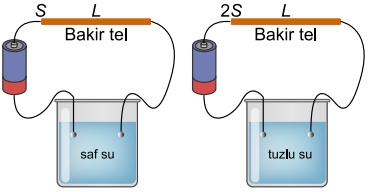

Bir öğretmen öğrencisinden bağımsız değişkenin iletkenin cinsi, bağımlı değişkenin direnç değeri olduğu deney düzeneği oluşturmasını istemiştir.
Öğrencinin oluşturacağı deney düzeneği aşağıdakilerden hangisi olabilir? (İletkenin boyu L, kalınlığı S ile gösterilmiştir.)

Aşağıdaki elektrik devresinde, açık olan uçlar arasında yanda verilen iletken tel kullanılarak devrenin tamamlanması sağlanacaktır.

Devredeki ampul parlaklığının en az ve en çok olabilmesi için iletken telin hangi noktalarından devredeki açık uçlara bağlanması gereklidir? (Her aralık eşit uzunluktadır.)

Ekrem aşağıda verilen elektrik devresinde aynı metalden yapılmış farklı uzunluk ve kalınlıktaki telleri, A ve B test uçlarına temas ettirerek ampul parlaklığını gözlemlemek istemektedir. (L: telin uzunluğu, S: telin kalınlığı)

A ve B test uçlarına aşağıdakilerden hangisi temas ettirilirse ampul parlaklığı en fazla olur?

İletken ve yalıtkan maddelerle ilgili
I. Yalıtkan maddeler, elektrik enerjisinin olumsuz ektilerinden bizi korumak için kullanılabilir.
II. Maddenin katı ve sıvı hâlleri elektriği iletebilir, gaz hâli elektriği iletmez.
III. Tuzlu su elektrik akımını iletmez.
ifadelerinden hangileri doğrudur?

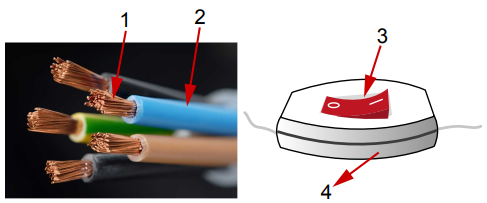

Günlük hayatta kullandığımız bazı cisimler aşağıda verilmiştir.

Fotoğraflarda verilen numaralandırılmış kısımlar hakkında aşağıdakilerden hangisi yanlıştır?

Aynı maddeden yapılmış, aynı uzunluktaki L telinin direnci 20 ohm’dur.

K telinin kalınlığı L telinin kalınlığından büyük olduğuna göre, K telinin direnci aşağıdakilerden hangisi olabilir?

Aşağıda bir elektrik devresi verilmiştir.

Verilen elektrik devresinin K ve L uçlarına aşağıdaki cinsleri ve kesitleri aynı olan iletken tellerden hangisi temas ettirilirse devredeki ampul parlaklığı en az olur?

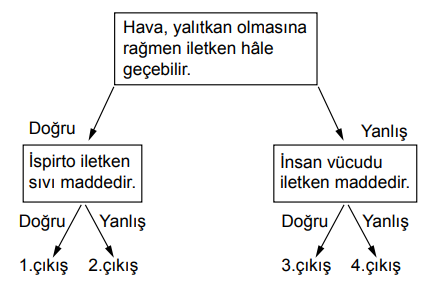

Aşağıdaki kutularda iletken ve yalıtkan maddelerle ilgili bazı ifadeler yer almaktadır.

Verilen ifadelere doğru cevap veren bir öğrenci hangi çıkışa ulaşır?

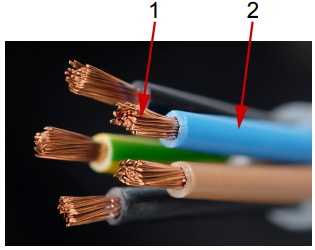

Aşağıdaki fotoğrafta iletken kablo gösterilmiştir.

Bu iletken kablo için,
I. Elektrik enerjisi 1 numaralı kısımdan iletilir.
II. Kablonun 1 ve 2 numaralı kısımları iletkendir.
III. 2 numaralı kısımda elektrik enerjisi olmaz.
ifadelerinden hangileri doğrudur?

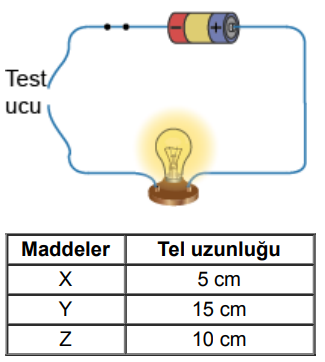

Bir öğrenci, oluşturduğu elektrik devresindeki test uçlarına aynı maddeden yapılan, kalınlıkları aynı uzunlukları farklı X, Y ve Z maddelerini dokunduruyor.

Test uçlarına X, Y ve Z maddeleri dokundurulduğunda oluşan ampul parlaklığının, sırasıyla “en çok-normal – en az” biçimindeki sıralaması aşağıdakilerden hangisidir?

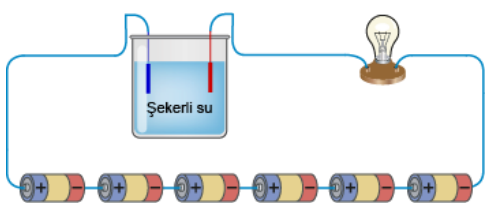

İsmet, oluşturduğu elektrik devresinin test uçlarını şekildeki gibi şekerli su içerisine daldırıyor.

Kurulan elektrik devresi ile ilgili
I. Devredeki ampul yanmaz.
II. Şekerli su yerine tuzlu su doldurulursa ampul yanar.
III. Kaptaki su buharlaştırılırsa ampul yanar.
ifadelerinden hangileri doğrudur?

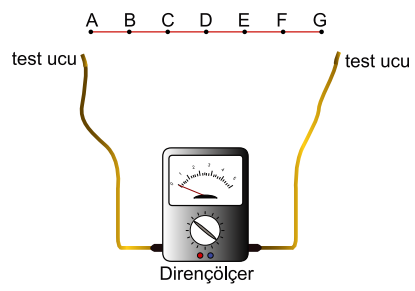

Eşit bölmelere ayrılmış iletken tel ve dirençölçer kullanılarak ölçüm yapılacaktır. Dirençölçerin test uçları, C – D noktalarına dokundurulduğunda 10 ohm; E – G noktalarına dokundurulduğunda 20 ohm değerini göstermektedir.

Dirençölçerin test uçları iletken teldeki noktalara dokundurulduğunda, en fazla kaç ohm’luk direnç değeri göstermeleri sağlanabilir?

Aşağıdaki fotoğrafta bir ampulün bazı kısımları belirtilmiştir.

Ampulde belirtilen kısımlarla ilgili,
I. I numaralı kısım iletken maddelerden yapılır.
II. II numaralı kısımda direnci yüksek tel kullanılır.
III. II numaralı kısım elektrik enerjisini ışığa çevirir.
IV. III numaralı kısım iletken maddelerden yapılır ve gelen elektrik enerjisini filamana iletir.
ifadelerinden hangileri doğrudur?

Aşağıdaki grafikte X, Y ve Z devrelerindeki ampul parlaklıkları verilmiştir.

Buna göre, devrelerde kullanılan iletken tellerin dirençleri hangi seçenekte doğru verilmiştir?

Aşağıda bir elektrik devresi verilmiştir.

Verilen elektrik devresinin K ve L uçlarına aşağıdaki cinsleri ve uzunlukları aynı olan iletken tellerden hangisi temas ettirilirse devredeki ampul parlaklığı fazla olur?

Aşağıdaki elektrik devresinde ampul ışık vermektedir.

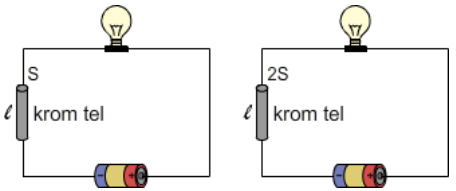

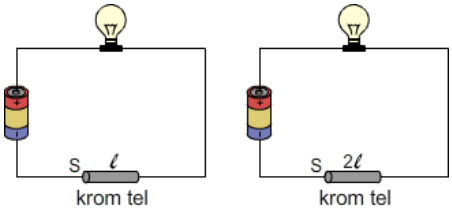

Verilen devredeki ampulün daha parlak yanması için,
I. Kullanılan iletken tel yerine daha ince iletken tel kullanılmalı,
II. İletken telin boyu kısaltılmalı,

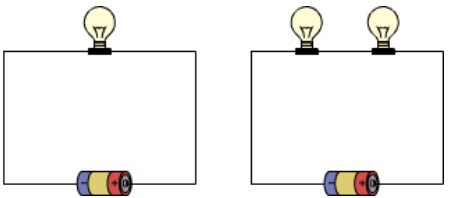

III. Devreye bir ampul daha eklenmeli,
işlemlerinden hangileri yapılmalıdır?

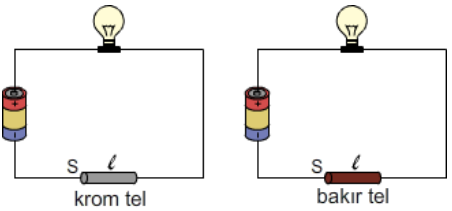

Bağımlı Değişken: Ampul parlaklığı
Bağımsız Değişken: Devredeki iletkenin cinsi

Hande, yukarıdaki bilgilere göre bir deney düzeneği oluşturmak istiyor.
Hande, deney düzeneklerini aşağıdakilerden hangisindeki gibi oluşturursa amacına ulaşır?

Aşağıdaki tabloda bazı maddeler verilmiştir.

Tabloda verilen maddelerden iletken olanlar taranırsa tablonun görünümü nasıl olur?

İletken ve yalıtkan maddelerle ilgili bazı öğrenci ifadeleri aşağıda verilmiştir.

Hangi öğrencinin söylediği doğrudur?

Günlük hayatta kullanılan bazı araç – gereçlerden;
I. Su ısıtıcısı
II. Ütü
III. Metal kaşık
IV. Plastik bardak
hangilerinin yapısında hem iletken hem de yalıtkan madde yer alır?

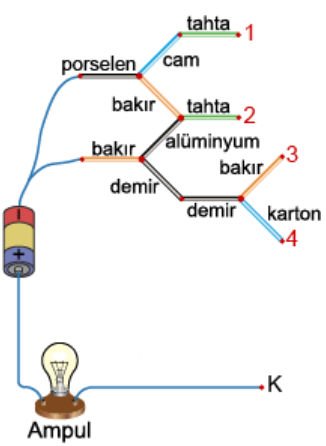

Tayfun, “Elektriğin İletimi” konusunda iletken ve yalıtkan maddeleri öğreniyor. Tahta, demir, porselen, alüminyum, karton ve bakır kullanarak maddelerin iletkenlik ve yalıtkanlık durumlarını belirlemek isteyen Tayfun, aşağıdaki elektrik devresini kuruyor.

Tayfun deney düzeneğindeki K ucunu hangi noktaya dokundurursa devredeki ampul yanar?

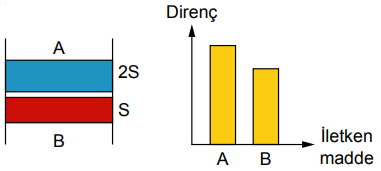

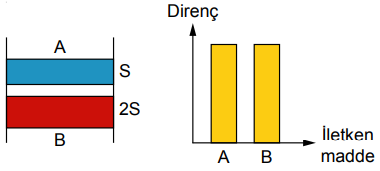

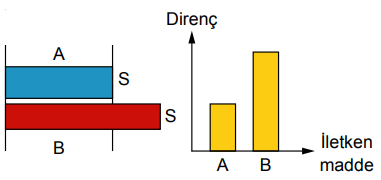

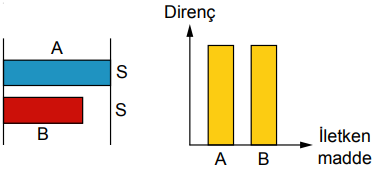

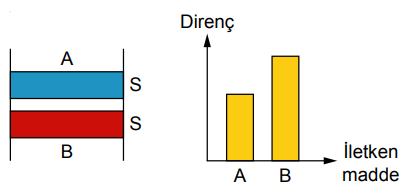

Boyları ve kalınlıkları eşit A ve B iletken maddelerine ait direnç grafiği aşağıdaki gibidir.

Değişik boy ve kalınlıklarda alınan A ve B maddelerine ait direnç grafiği, aşağıdakilerden hangisi gibi kesinlikle olamaz?

Pil, ampul, anahtar ve iletken telden oluşturulan elektrik devresi aşağıdadır.

Devredeki K ve L ucu, aşağıdaki maddelerden hangisi ile tamamlanırsa devredeki ampul yanar?

Bir öğrenci direncin bağlı olduğu etmenleri araştırmak istemektedir. Bunun için aşağıda verilen farklı özelliklerdeki maddeleri kullanacaktır.

Öğrenci,kuracağı düzenekte,
I. Eşit uzunluklarda, farklı kalınlıklarda bakır teller.
II. Boyları, kalınlıkları aynı; renkleri farklı olan aynı cins teller.
III. Kalınlıkları aynı, uzunlukları farklı demir teller.
IV. Boyları ve kalınlıkları aynı bakır ve demir teller.
hangilerini kullanırsa direncin bağlı olduğu etmenleri bulmuş olur?

Aşağıda bir elektrikli ısıtıcı gösterilmiştir.

Elektrikli ısıtıcının A ve B şeklinde işaretlenen kısımlarında aşağıdaki maddelerden hangileri kullanılmış olabilir?

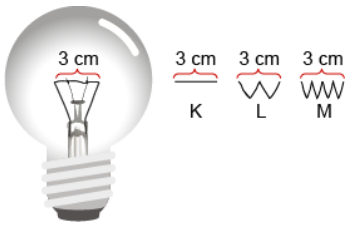

Bir ampulde kullanılacak filamanların yapısı aşağıda verilmiştir.

Filamanda kullanılacak aynı cins metallerin ampul parlaklıkları arasındaki ilişki aşağıdakilerden hangisidir?

Aşağıda, cinsleri aynı olan K, L ve M maddelerine ait “Kesit alanı – İletken tel” grafiği verilmiştir.

Buna göre K, L ve M telleri ile ilgili,
I. Teller aynı boydaysa direnci en az olan K telidir.
II. Tellerin boyları arasındaki ilişki K > M > L ise tellerin dirençleri eşit olabilir.
III. Tellerin boyları aynıysa ampul parlaklığı en az L telinin olduğu devrede görülür.
ifadelerinden hangileri doğrudur?

Gazların iletkenlik özelliği ile ilgili,
I. Floresan lambalar, gazların iletkenlik özelliğine örnektir.
II. Yıldırım ve şimşek olayları, havanın iletken hâle geçebileceğinin kanıtıdır.
III. Hava iyi bir iletkendir.
ifadelerinden hangileri yanlıştır?

Yalıtkan maddeler, başka maddeler ile kullanıldığında elektriği iletebilir.
Aşağıdaki seçeneklerden hangisinde kullanılan düzenek elektriği iletebilir?

Yalıtkan maddeler ve bu maddelerin kullanım alanları ile ilgili,
I. Cam – Ampullerin yapısında,
II. Porselen – Elektrik direklerinin yapısında,
III. Kâğıt – Elektrik prizlerinde,
IV. Plastik – İletken telin etrafının sarılmasında.
ifadelerinden hangileri yanlıştır?
