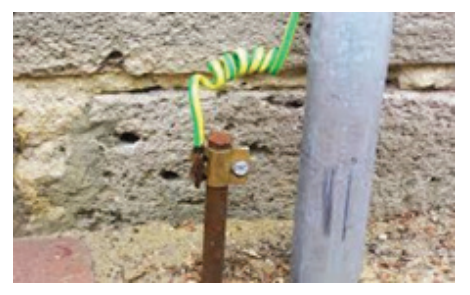

Görselde verilen topraklama ile ilgili,

I. Fazla yükler toprağa aktarılır, topraktan devreye yük geçişi olmaz.
II. Elektrik devrelerini korumak amacıyla yapılmıştır.
III. Paratonerler de topraklama örneğidir.

yargılarından hangileri doğrudur?

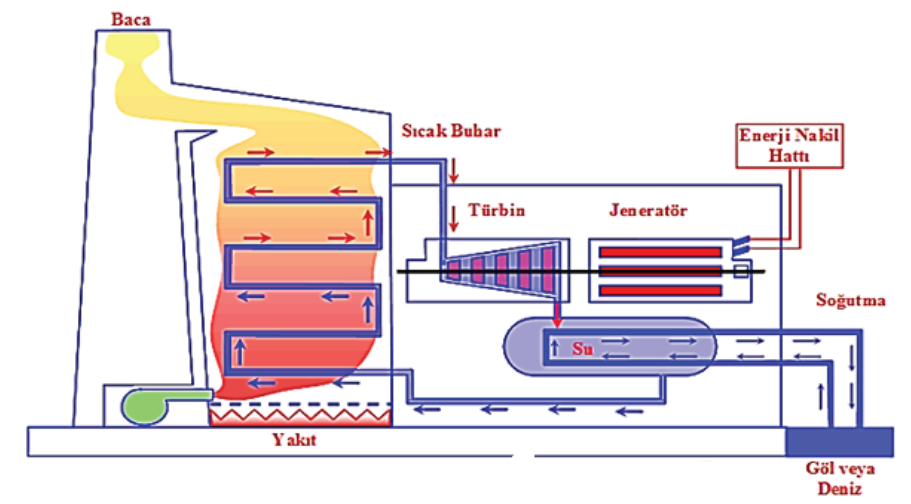

Aşağıda termik santrallerin çalışması ile ilgili görsel ve metin verilmiştir.

Termik santrallerde fosil yakıtla yandığında açığa çıkan ısı enerjisi ile kazanlardaki su ısıtılır ve elde edilen su buharı buhar kazanlarında toplanarak basıncı arttırılır. Yüksek basınçlı su buharı türbinlere püskürtülür ve türbinleri döndürür. Türbinler dönünce türbinlere bağlı olan jeneratörler döner ve elektrik enerjisi üretilir.

Termik santrallerde, fosil yakıtların yanması sonucu açığa çıkan kül ve duman çevre kirliliğine yol açar.

Verilen bilgilere göre termik santraller ile ilgili hangisi söylenemez?

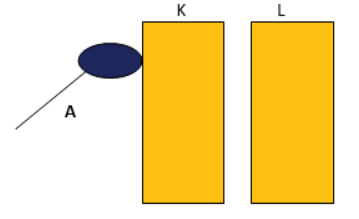

Aşağıdaki görseldeki K ve L cisimleri nötürdür. Pozitif yüklü A küresi K cismine dokunduruluyor.

Buna göre K ve L cisimlerinin yük dağılımları aşağıdakilerden hangisinde doğru verilmiştir?

Aşağıdakilerden hangisi evlerde elektrik tasarrufu için alınması gereken önlemlerden değildir?

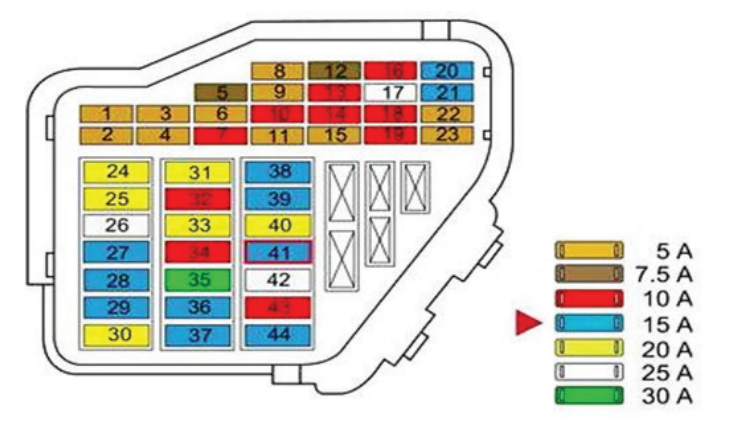

Aşağıda bir otomobilin sigorta kutusunun şeması ve akım değerleri gösterilmiştir.

41 numaralı sigortanın silecek motoruna bağlı olduğu biliniyor. Buna göre silecek motoru kaç Amper elektrik akımı ile çalışıyor olabilir?

Elektrik motoru, elektrik enerjisini hareket enerjisine dönüştüren aygıta verilen isimdir.

Aşağıdaki elektrikli aletlerden hangisinde elektrik motoru bulunmaz?

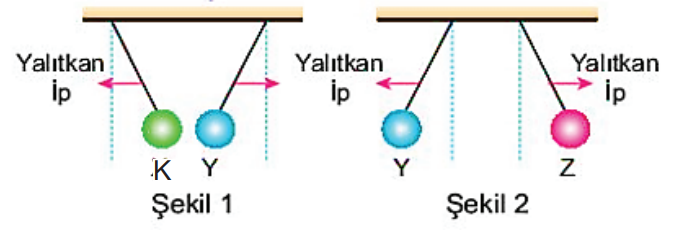

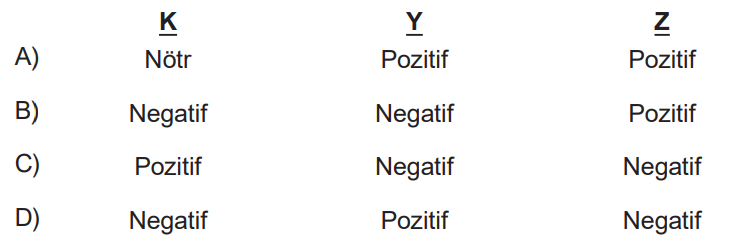

Yalıtkan iplerle asılmış olan K, Y ve Z küreleri şekildeki gibi durmaktadır.

Verilenlere göre K, Y ve Z kürelerinin yük durumları nasıl olabilir?

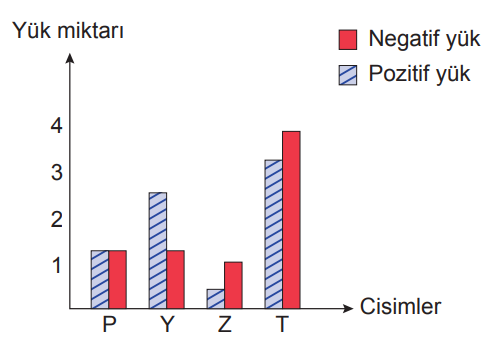

Yandaki grafikte P, Y, Z ve T maddelerinin yük durumları verilmiştir.

Grafiğe göre,

I. Y ve Z maddeleri pozitif(+) yüklüdürler.
II. P maddesinde yük dengesi vardır.
III.T ile Y maddeleri birbirlerini çekerler.

yargılarından hangileri doğrudur?

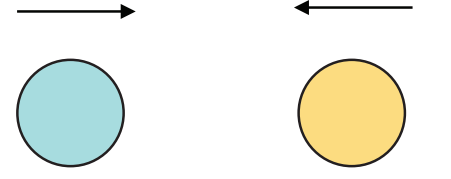

Elektrik yüklü iki cisim yalıtkan ve yatay bir zemine bırakıldıklarında birbirlerine doğru hızlanmaktadırlar.

Zeminle cisimler arasında etkileşim olmadığına göre cisimlerle ilgili olarak,

I. Zıt yüklüdürler.
II. Aynı yüklüdürler.
III. Nötürdürler.

yargılarından hangileri söylenebilir?

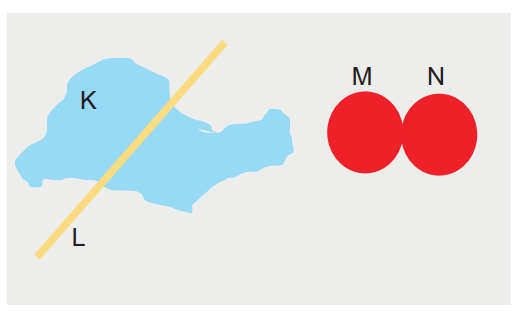

Nötr L çubuğu, nötr K kumaşına sürtülerek elektriklenmesi sağlanıyor. Daha sonra L çubuğu iletken ve bitişik M ve N kürelerine dokunduruluyor.

Son durumda K, L, M ve N’nin elektrik yükleri aşağıdakilerden hangisi gibi olabilir?
